1.更换系统软件源

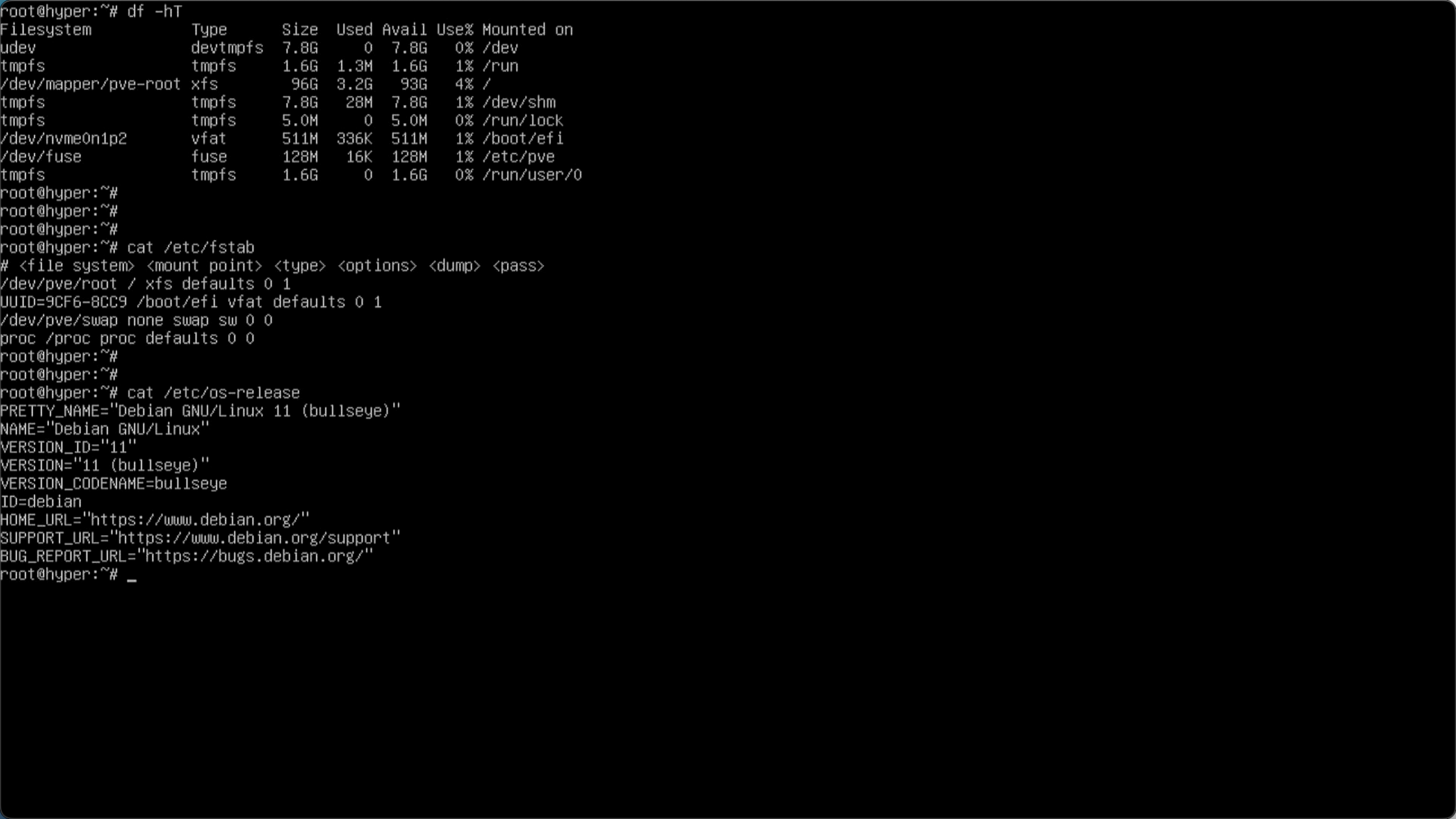

在上一篇文章 1.PVE系统安装 中,我们从刚装好的 PVE 系统中获取了系统的一些参数:
此处显示出 PVE 底层使用的是 Debian 的系统,代号为 bullseye 。
为了后续能够对 PVE 系统进行升级,需要更换其镜像仓库,也就是大家熟知的软件源。
由于我们目前处于 “离线” 安装状态,因此更换完软件源后,在没有网络的情况下无法对系统更新。
1.1.系统软件源替换
使用 SSH 工具登录到 PVE 服务器,首先对现有的软件源配置进行备份:
## 进入系统软件源配置文件目录
cd /etc/apt
## 将默认软件源配置文件进行备份
cp sources.list sources.list.bak
这里我将使用 中国科技大(USTC) 的镜像仓库进行替换,使用如下命令:
注意:该命令为两行,在输入时请逐行输入并回车执行
## 替换系统软件仓库
sed -i 's|^deb http://ftp.debian.org|deb https://mirrors.ustc.edu.cn|g' /etc/apt/sources.list
sed -i 's|^deb http://security.debian.org|deb https://mirrors.ustc.edu.cn/debian-security|g' /etc/apt/sources.list
执行完成后,检查是否执行正确:
## 输出系统源配置文件,检查是否正确
cat /etc/apt/sources.list
如果输出结果中有 USTC 的镜像地址,则表示命令已经正确执行:
## 输出内容参考:
deb https://mirrors.ustc.edu.cn/debian bullseye main contrib
deb https://mirrors.ustc.edu.cn/debian bullseye-updates main contrib
# security updates
deb https://mirrors.ustc.edu.cn/debian-security bullseye-security main contrib
此处我放出 Debian Bullseye 的完整镜像源以供参考, 非常不建议 将 PVE 的系统源替换成完整的 Debian 源,以避免出现问题。
## Debian Bullseye 完整源 (USTC)
deb https://mirrors.ustc.edu.cn/debian/ bullseye main contrib non-free
# deb-src https://mirrors.ustc.edu.cn/debian/ bullseye main contrib non-free
deb https://mirrors.ustc.edu.cn/debian/ bullseye-updates main contrib non-free
# deb-src https://mirrors.ustc.edu.cn/debian/ bullseye-updates main contrib non-free
deb https://mirrors.ustc.edu.cn/debian/ bullseye-backports main contrib non-free
# deb-src https://mirrors.ustc.edu.cn/debian/ bullseye-backports main contrib non-free
deb https://mirrors.ustc.edu.cn/debian-security/ bullseye-security main contrib non-free
# deb-src https://mirrors.ustc.edu.cn/debian-security/ bullseye-security main contrib non-free
可以看到,PVE 的系统源和 Debian 完整源的差异在于 non-free 和 bullseye-backports 。
如果小伙伴在一些软件或者驱动(比如闭源 GPU 驱动)上遇到问题,可以尝试将 PVE 的系统源替换成 Debian 的完整源来尝试解决问题。
1.2.PVE 订阅源替换
默认情况下,PVE 启用了一个官方的源,而该源为订阅制收费,我们需要替换为免费的源。
进入订阅源的目录:
注意:rm 命令为高危险操作命令,请正确使用,请勿手抖,请勿手抖
## 进入订阅源目录
cd /etc/apt/sources.list.d
## 删除该目录下的所有配置
rm -rvf *.list
创建 PVE 免费源:
注意:该命令为两行,在输入时请逐行输入并回车执行
## 创建 PVE 免费源
source /etc/os-release
echo "deb https://mirrors.ustc.edu.cn/proxmox/debian/pve $VERSION_CODENAME pve-no-subscription" > /etc/apt/sources.list.d/pve-no-subscription.list
创建完成后对其进行检查:
## 检查PVE免费源
cat /etc/apt/sources.list.d/pve-no-subscription.list
如果输出结果中有 USTC 的镜像地址,则表示命令已经正确执行:
## 输出内容参考:
deb https://mirrors.ustc.edu.cn/proxmox/debian/pve bullseye pve-no-subscription
1.3.PVE CT Templates 替换
如果需要使用 Proxmox 网页端下载 CT Templates,可以替换 CT Templates 的源。
该功能我未使用,因此只做记录:
## 替换 CT Templates 源
cp /usr/share/perl5/PVE/APLInfo.pm /usr/share/perl5/PVE/APLInfo.pm.bak
sed -i 's|http://download.proxmox.com|https://mirrors.ustc.edu.cn/proxmox|g' /usr/share/perl5/PVE/APLInfo.pm
如果修改了 CT Templates 地址,需要重启 PVE 服务器才能生效。
1.4.替换后操作
更换完成系统源之后,需要更新系统源的同步:
## 清理软件包
apt clean && apt autoclean && apt autoremove --purge
## 同步软件源
apt update
## 更新系统
apt dist-upgrade
考虑到 “离线” 安装时无法同步系统源,因此该步骤可以等到 PVE 中安装好了 RouterOS 软路由或其他路由系统并正确连接 Internet 后再执行。
或者家庭网络环境中还有一个 172.16.1.0/24 网段的,已经连接 Internet 的路由器 A。将路由器 A 的LAN 口与 PVE 的管理网口连接,此时 PVE 可访问外网。
2.安装必要软件
安装软件前,同样要让 PVE 能够访问外网。
## 同步镜像仓库
apt update
## 安装系统软件
apt install htop lm-sensors unzip fail2ban vim tmux unattended-upgrades apt-listchanges powermgmt-base
## 安装网络工具
apt install iperf iperf3 iftop net-tools ethtool
## 安装CPU调度调整工具
apt install cpufrequtils
其中 fail2ban 和 unattended-upgrades 为两个服务,后续会对其进行配置。
cpufrequtils 为 CPU 调度器的配置工具,后续会对 CPU 调度算法进行调整。
3.配置 PVE 网桥和管理网口
设置电脑的 IP 地址为静态 IP ,IP 地址段与 PVE 的 IP 地址段保持一致。
用网线将电脑的网口与 PVE 的管理网口,此时应该为编号最小的第一个网口,相连接。
访问 PVE 的 WEB 管理界面,对 PVE 的网络进行一些调整。
在设置 PVE 的网络之前,需要对网络内部结构做一个规划。
在前篇的网络地址段规划时,我们有如下规划内容:
- PVE IP:172.16.1.250/24
- PVE 网关:172.16.1.1
- PVE DNS:172.16.1.1

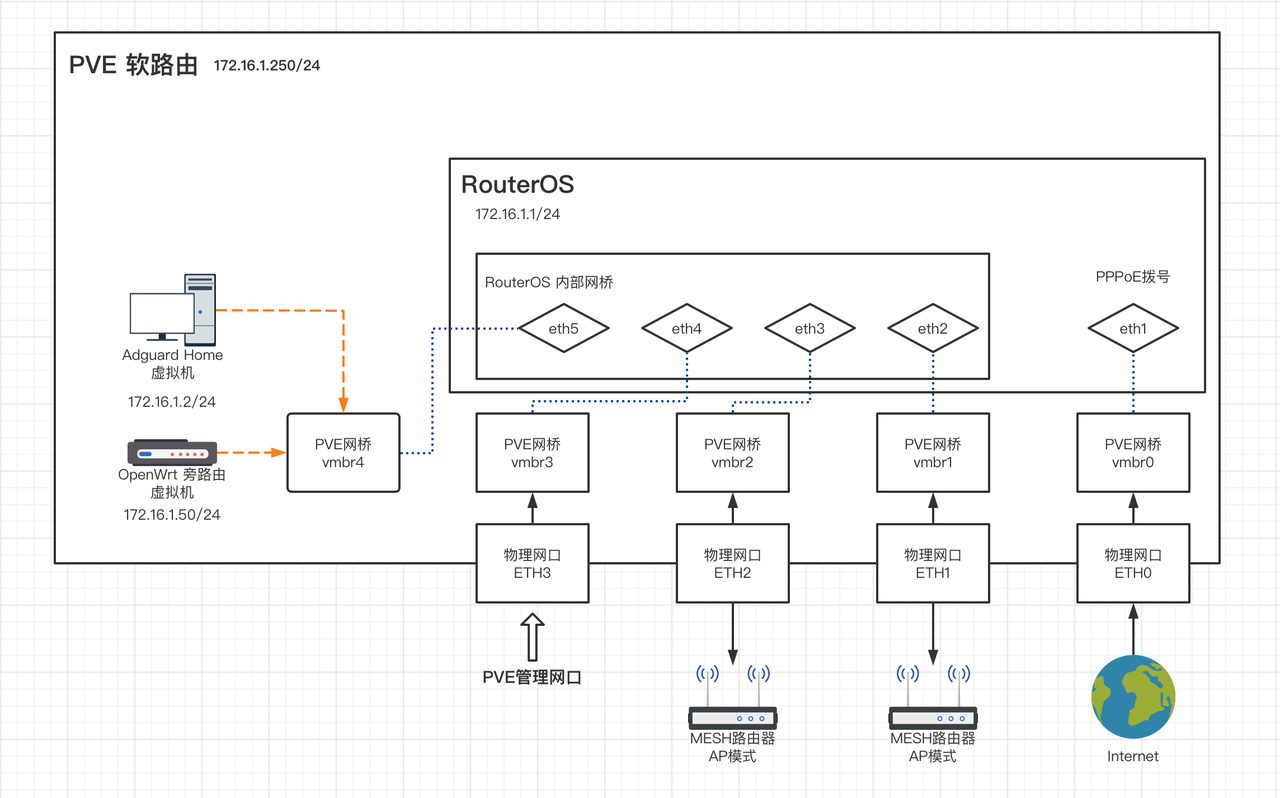

我们预计在 PVE 内部安装 RouterOS 用于主路由,2 个 Adguard Home 虚拟机用于提供内网的 DNS 服务以及去广告,且 RouterOS 需要能让 PVE 自身访问外网。
因此,在 PVE 中除了创建多个绑定物理网口的虚拟网桥外(具体数量依据物理网口数而定),还需 1 个额外的纯内部网桥。

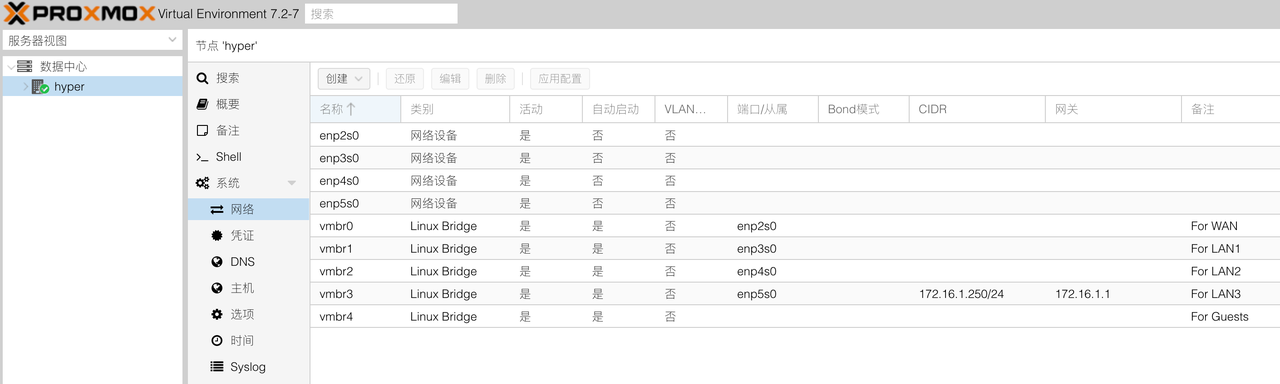

先放出 PVE 网桥设置完成后的配置页面:
在实地考察了 PVE 软路由在弱电箱的摆放位置后,本次决定使用 ETH0 口,也就是第一个物理网口,作为 RouterOS 的拨号网口,ETH3 口作为 PVE 的管理网口。
在初次登录 PVE 的 WEB 管理后台,并访问网络管理页面时,会发现只有一个 vmbr0。
该 vmbr0 绑定的物理口为列表中的第一个网口,且在 CIDR 和 网关处有 IP 地址参数,说明 vmbr0 就是目前的管理网口。造成该状态的原因是我们在安装 PVE 阶段,选择的网口就是第一个网口。因此我们需要对其进行修改。
首先我们需要对每个物理网口创建网桥,并对其进行配置修改,在修改完成前, 请不要点击“应用配置” ,不然会导致 PVE 无法访问。
3.1.修改默认网桥 vmbr0

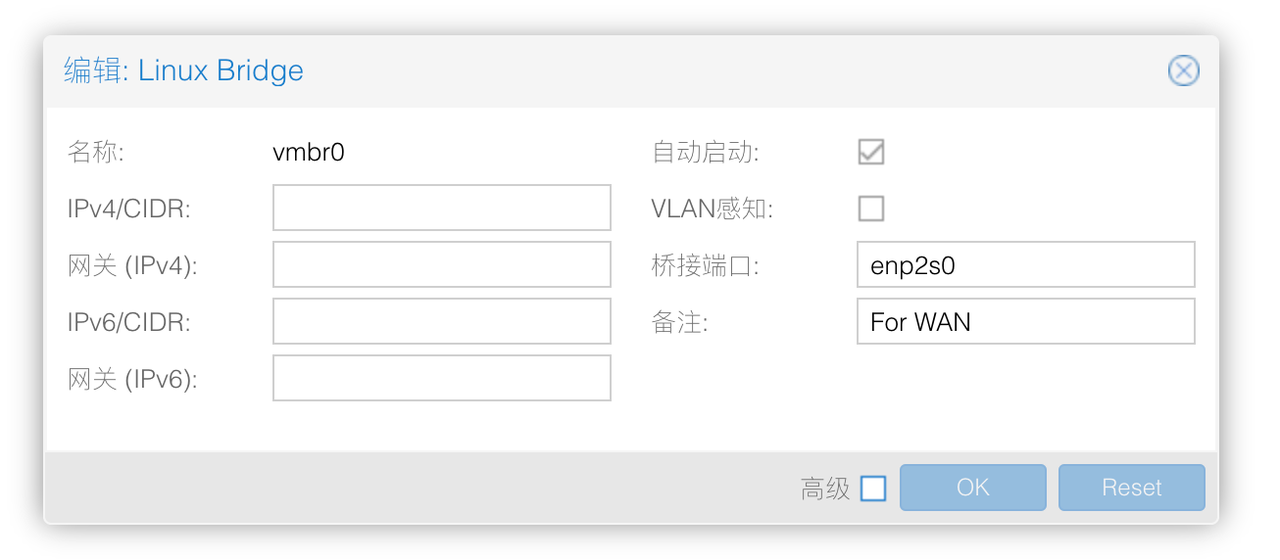

首先双击 vmbr0 ,进入配置界面:
删除“IPv4/CIDR”和“网关”信息,确保“自动启动”为勾选状态。
在备注处填写“For WAN”,然后点击“OK”。
3.2.物理网口创建网桥

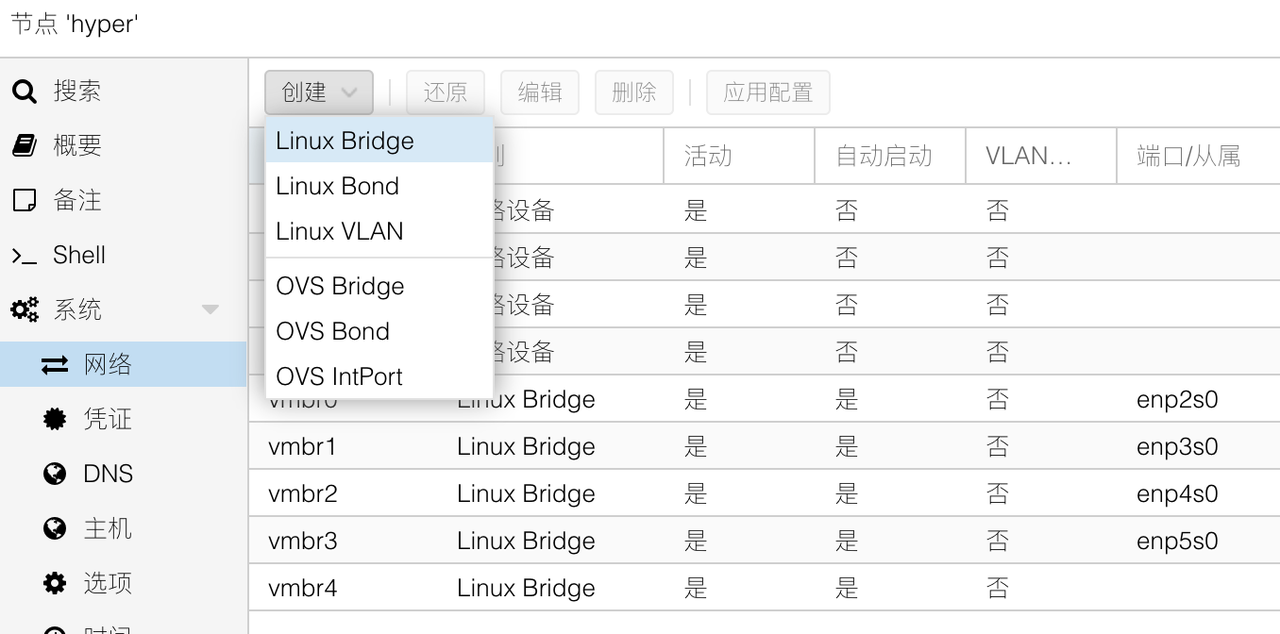

点击左上角的“创建”,选择“Linux Bridge”:

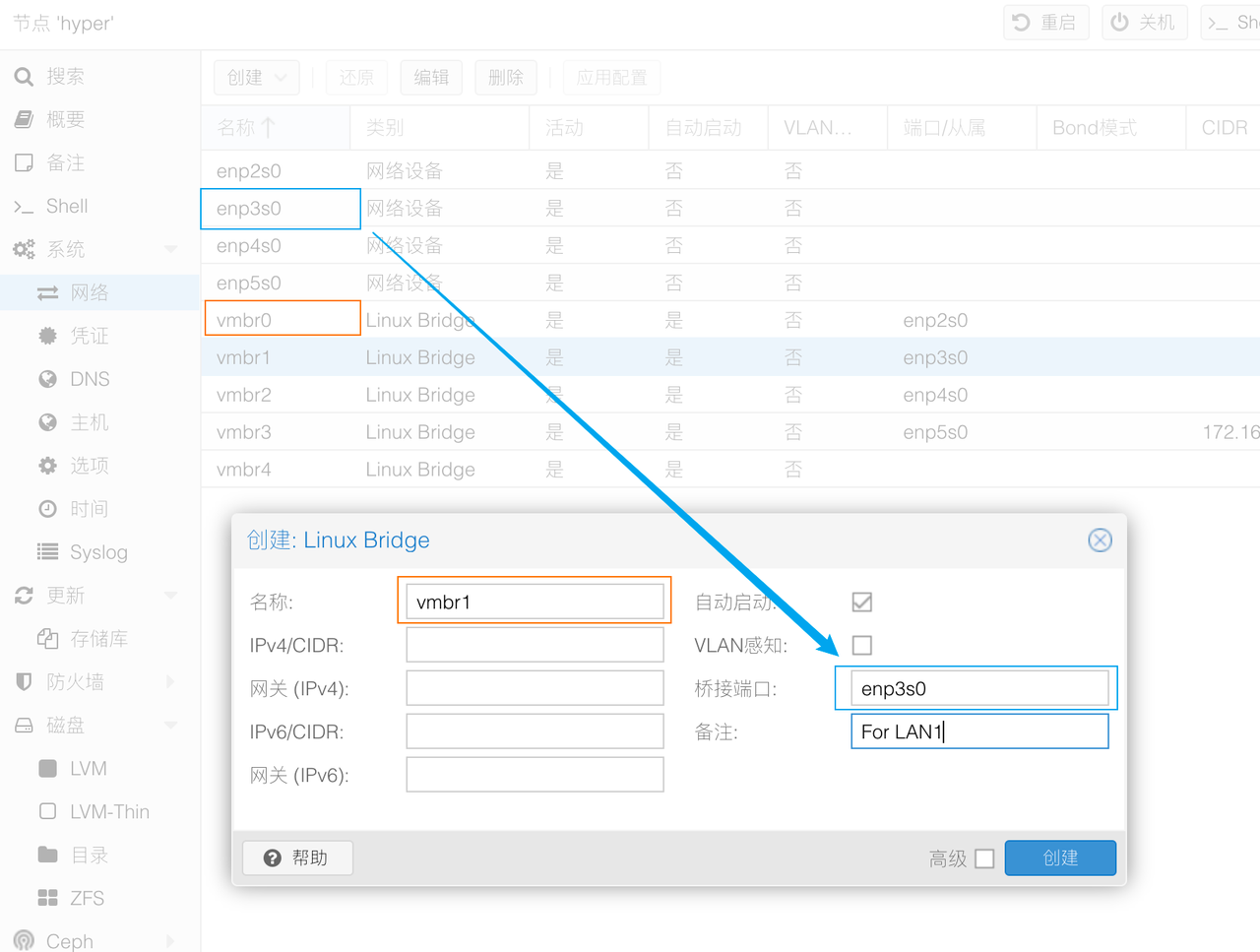

因为 vmbr0 名称已被使用,因此名称处填写 vmbr1,桥接端口填写顺序的第二个网卡名称,我演示这里为 enp3s0。
确保“自动启动”为勾选状态,在备注处填写“For LAN1”,点击“创建”。
然后,依次创建所有物理接口的内部网桥,直到最后一个:

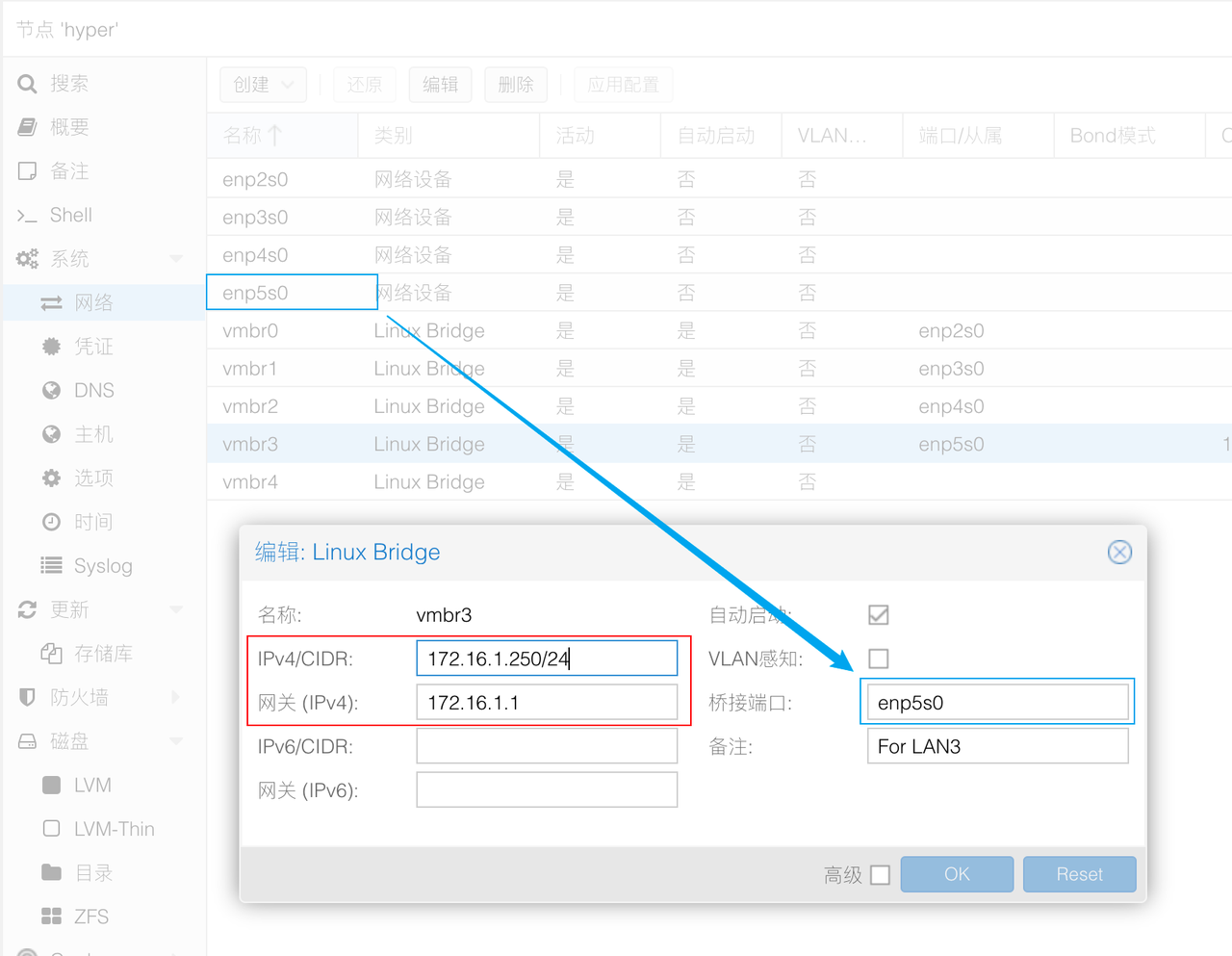

在创建最后一个物理网口的 PVE 网桥时,需要额外填写 IPv4 和网关内容。
在所有物理网口的 PVE 网桥创建完成后,可以点击“应用配置”按钮,此时页面会失去连接。
无需担心,只需要将电脑的网线从 PVE 物理机的第一个网口拔出,并插入到最后一个网口即可。
如果万一还是无法访问到 PVE,可以尝试使用网线“拔插”方法,挨个测试 PVE 网口的访问情况。
3.3.创建 PVE 纯内部网桥

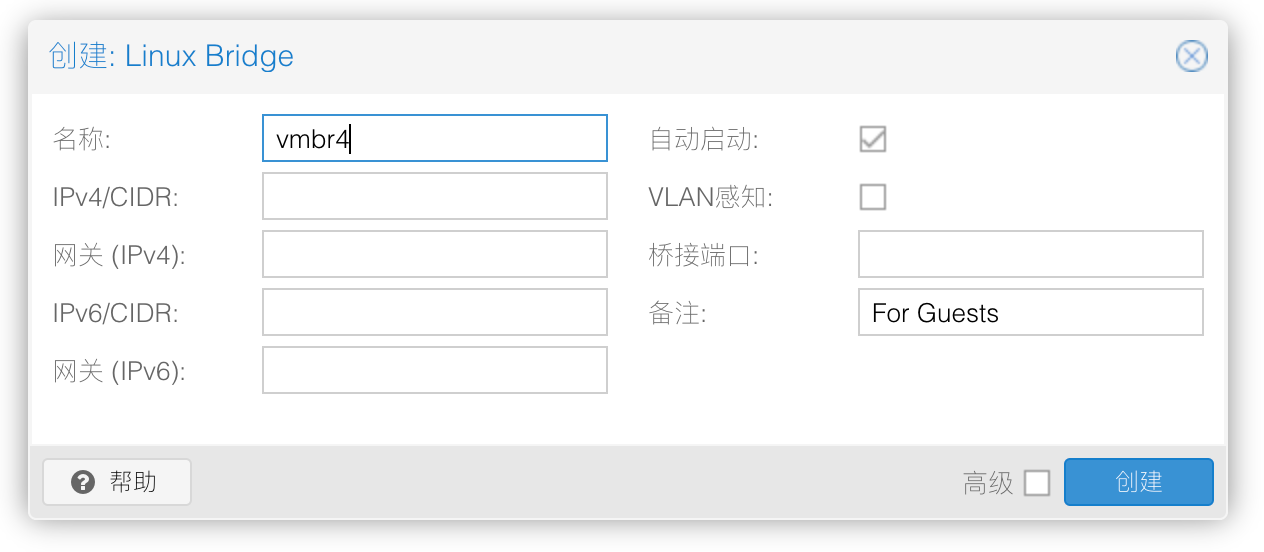

纯内部网桥的创建方法与创建物理网口的网桥方法基本一致,唯一区别是在 “桥接端口”处为空 即可。
纯内部网桥在没有内部路由的情况下是无法访问的,我这里只有在 RouterOS 安装完成并建立了内部网桥后,才可被访问到;主要作用为通过 RouterOS 给内部其他虚拟机提供外网连接。
当然内部网桥的作用不仅如此,比如还可以作为内部级联路由的连接器。
例如安装了 OPNsense 和 RouterOS 两个虚拟机,OPNsense 作为防火墙使用,RouterOS 作为二级路由使用,OPNsense 的 LAN 口需要与 RouterOS 的 WAN 口互通。
此时如果 OPNsense 和 RouterOS 均使用了绑定物理网口的 PVE 网桥,则需要用网线在 PVE 服务器外面连接两个网口,浪费宝贵的网线不说,还占用了网口,得不偿失。而使用纯内部网桥则可以很好的解决该问题,有了这个纯内部网桥,不论多少个虚拟机使用了该网桥,只要是同网段,都可以相互访问。
4.后续配置
至此,PVE的初始化配置完成。
后续将会对 PVE 的一些服务进行配置,例如安全加固、调整 CPU 的调度算法节能省钱、PVE的自动更新等内容。
